Guide pratique : comment utiliser un rapporteur pour mesurer un angle avec précision et simplicité sans commettre d’erreurs

La mesure précise des angles constitue une compétence fondamentale en géométrie, indispensable aussi bien dans le cadre scolaire que dans de nombreuses applications pratiques du quotidien. Que vous soyez élève de CM2 découvrant cette discipline ou adulte souhaitant perfectionner vos compétences en bricolage, en couture ou en dessin technique, la maîtrise du rapporteur représente un atout majeur. Ce guide vous accompagne pas à pas pour mesurer un angle avec exactitude, tout en évitant les erreurs courantes qui compromettent la fiabilité de vos mesures.

Les fondamentaux du rapporteur : comprendre cet instrument de mesure géométrique

Le rapporteur est un outil de mesure spécialement conçu pour quantifier ou tracer des angles en degrés. Sa fonction première consiste à traduire visuellement l'ouverture entre deux segments de droite en une valeur numérique précise. Cet instrument trouve ses applications dans des domaines aussi variés que l'architecture, le dessin technique, la topographie, le modélisme ou encore les loisirs créatifs. Sa simplicité d'utilisation cache néanmoins une exigence de rigueur dans le positionnement et la lecture des graduations.

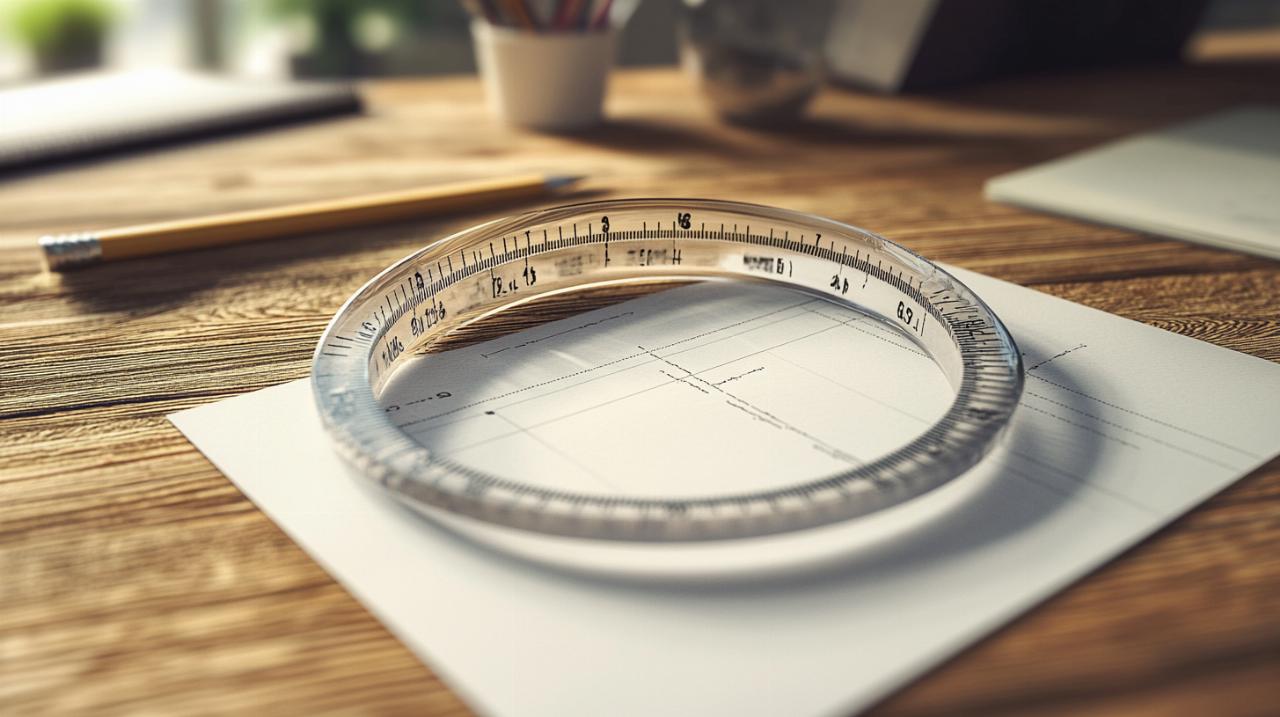

Anatomie et composants d'un rapporteur standard

Un rapporteur se compose de plusieurs éléments essentiels qui garantissent sa fonctionnalité. Le centre du rapporteur représente le point de référence crucial, généralement matérialisé par un petit trou ou une marque distincte, qui doit impérativement coïncider avec le sommet de l'angle à mesurer. La base du rapporteur correspond à la ligne droite qui sert d'alignement avec l'un des côtés de l'angle. Les graduations constituent l'ensemble des marques numérotées, généralement espacées par pas de un, cinq ou dix degrés, permettant de quantifier l'ouverture angulaire. La plupart des rapporteurs présentent deux échelles de graduation, l'une croissante de gauche à droite et l'autre dans le sens inverse, facilitant ainsi la lecture quelle que soit l'orientation de l'angle mesuré. Les matériaux de fabrication varient selon l'usage prévu : le plastique transparent domine dans le contexte scolaire pour sa légèreté et son coût abordable, tandis que le métal, le bois ou même le verre trempé équipent les professionnels exigeant durabilité et précision. Les dimensions s'adaptent également aux besoins, depuis les formats de poche jusqu'aux grands modèles destinés au dessin technique de précision.

Les différents types de rapporteurs disponibles sur le marché

Le rapporteur semi-circulaire, couvrant une plage de zéro à cent quatre-vingts degrés, représente le modèle le plus répandu et suffit amplement pour mesurer la majorité des angles rencontrés dans les exercices de géométrie standard. Ce format permet de mesurer les angles aigus, inférieurs à quatre-vingt-dix degrés, les angles droits précisément égaux à quatre-vingt-dix degrés, les angles obtus compris entre quatre-vingt-dix et cent quatre-vingts degrés, ainsi que les angles plats exactement égaux à cent quatre-vingts degrés. Pour mesurer les angles rentrants, supérieurs à cent quatre-vingts degrés, le rapporteur circulaire complet s'impose, offrant une graduation continue de zéro à trois cent soixante degrés. Cette version complète trouve particulièrement son utilité dans les applications techniques avancées et en topographie. Une alternative moderne émerge avec le rapporteur numérique, équipé d'un affichage digital qui élimine les erreurs de lecture des graduations et garantit une précision souvent supérieure au degré près. Ces instruments électroniques séduisent les professionnels par leur facilité d'utilisation, bien que leur coût demeure plus élevé. Des applications mobiles proposent désormais des fonctionnalités de mesure d'angles via la caméra du smartphone, même si leur précision ne rivalise pas encore avec celle des instruments physiques traditionnels pour les travaux exigeant une exactitude rigoureuse.

Méthode étape par étape pour mesurer un angle avec exactitude

La mesure précise d'un angle exige le respect d'une méthodologie rigoureuse où chaque étape conditionne la fiabilité du résultat final. Avant toute manipulation, prenez le temps d'identifier clairement les deux côtés de l'angle, c'est-à-dire les demi-droites qui partent du sommet et définissent l'ouverture à mesurer. Cette identification préalable évite les confusions ultérieures lors du positionnement de l'instrument. Assurez-vous également que votre rapporteur ne présente aucune détérioration, car un instrument abîmé compromet irrémédiablement la précision de vos mesures. La lumière ambiante mérite aussi votre attention : un éclairage insuffisant augmente les risques d'erreur de lecture des graduations fines.

Positionnement correct du rapporteur sur le sommet de l'angle

Le placement du rapporteur constitue l'étape la plus critique du processus de mesure. Commencez par positionner le centre du rapporteur, ce point de référence crucial, exactement sur le sommet de l'angle que vous souhaitez mesurer. Cette superposition parfaite entre le centre de l'instrument et le point de convergence des deux côtés conditionne toute la validité de votre mesure. Le moindre décalage, même minime, introduit une erreur systématique qui fausse le résultat. Pour faciliter ce positionnement délicat, certains professionnels recommandent de marquer le sommet d'un point bien visible au crayon fin avant de placer le rapporteur. Une fois le centre correctement positionné, orientez l'instrument de manière à aligner parfaitement la base du rapporteur avec l'un des deux côtés de l'angle. Cette ligne de base doit coïncider totalement avec le premier segment, sur toute sa longueur visible. Choisissez de préférence le côté le plus long ou le mieux défini pour faciliter cet alignement. Si les côtés de l'angle tracés sur votre feuille s'avèrent trop courts pour atteindre les graduations du rapporteur, prolongez-les délicatement au crayon en respectant leur direction initiale. Cette extension temporaire garantit que le second côté intercepte bien les graduations et permet une lecture fiable. Pour éviter que le rapporteur ne glisse pendant la manipulation, maintenez-le fermement en place avec une main, en prenant soin de ne pas le déformer si vous utilisez un modèle en plastique souple.

Lecture précise des graduations et interprétation des résultats

Une fois le rapporteur correctement positionné et stabilisé, l'étape de lecture nécessite une attention particulière pour éviter les confusions fréquentes. Identifiez d'abord quelle échelle de graduation utiliser, car la plupart des rapporteurs présentent deux séries de nombres, l'une progressant de gauche à droite et l'autre en sens inverse. La règle fondamentale consiste à suivre l'échelle qui débute à zéro au niveau du côté aligné avec la base du rapporteur. Si votre premier côté coïncide avec le zéro situé à droite de la base, vous lirez les valeurs croissantes dans le sens antihoraire. Inversement, si l'alignement correspond au zéro de gauche, suivez l'échelle croissant dans le sens horaire. Repérez ensuite le point précis où le second côté de l'angle traverse les graduations du rapporteur. Lisez directement la valeur indiquée à cette intersection, qui représente la mesure de votre angle en degrés. Sur les rapporteurs standard, la précision atteint généralement plus ou moins un degré. Si le second côté passe exactement entre deux graduations, estimez la valeur intermédiaire en fonction de la position relative. Notez immédiatement votre mesure pour éviter les oublis, en précisant l'unité de degrés avec le symbole approprié. Pour les angles obtus proches de cent quatre-vingts degrés, vérifiez systématiquement que vous n'avez pas confondu les échelles, erreur particulièrement fréquente dans cette configuration. En cas de doute sur la validité de votre lecture, n'hésitez pas à retirer le rapporteur puis à recommencer l'ensemble du processus de positionnement et de lecture.

Erreurs fréquentes à éviter lors de la mesure d'angles

Même avec une bonne compréhension théorique de la méthode, certaines erreurs récurrentes compromettent la fiabilité des mesures angulaires. La reconnaissance de ces pièges classiques permet d'adopter une vigilance spécifique aux moments critiques de la manipulation. Les élèves de sixième comme les adultes débutants commettent souvent les mêmes fautes, dont la prise de conscience constitue déjà une étape significative vers la maîtrise complète de l'instrument. La pratique régulière à travers des exercices variés demeure le meilleur moyen de développer les automatismes corrects et d'acquérir cette rigueur indispensable à toute mesure géométrique fiable.

Mauvais alignement et décalage du centre du rapporteur

L'erreur la plus répandue concerne le positionnement approximatif du centre du rapporteur par rapport au sommet de l'angle. Un décalage même léger, de quelques millimètres seulement, induit une erreur de mesure significative dont l'amplitude augmente proportionnellement à la taille de l'angle mesuré. Cette imprécision résulte souvent d'une précipitation dans le placement de l'instrument ou d'une difficulté à identifier clairement le point central marqué sur le rapporteur, particulièrement sur les modèles transparents bon marché où cette indication s'avère parfois peu visible. Pour minimiser ce risque, prenez toujours le temps de vérifier sous plusieurs angles de vue que la superposition entre le centre du rapporteur et le sommet géométrique est parfaite avant de procéder à la lecture. L'alignement défectueux de la base du rapporteur avec le premier côté de l'angle constitue une autre source majeure d'erreur. Certains utilisateurs alignent approximativement la base sans s'assurer qu'elle coïncide précisément avec le segment sur toute sa longueur visible. Cette négligence se traduit par une rotation parasite de l'instrument qui fausse complètement la lecture finale. Vérifiez systématiquement que la ligne de base du rapporteur et le côté de référence de l'angle se superposent parfaitement, sans le moindre écart angulaire, même minime. Lorsque les côtés de l'angle tracés sur le papier sont trop courts, l'erreur consiste à tenter une mesure malgré cette limitation, en essayant d'extrapoler visuellement la direction du segment. Cette pratique introduit une imprécision considérable. La solution correcte impose de prolonger systématiquement les côtés au crayon avant toute tentative de mesure, en respectant scrupuleusement leur direction initiale.

Confusion entre les deux échelles de graduation

La présence simultanée de deux échelles de mesure sur un même rapporteur, bien qu'elle facilite la lecture dans diverses configurations, constitue paradoxalement une source fréquente d'erreurs, particulièrement chez les utilisateurs novices. Cette confusion se manifeste typiquement lorsque l'utilisateur lit la valeur sur l'échelle inappropriée, obtenant ainsi le complément de l'angle recherché plutôt que sa mesure réelle. Par exemple, un angle aigu de trente degrés sera erronément mesuré à cent cinquante degrés si l'échelle inverse est consultée. Cette méprise s'avère particulièrement pernicieuse car le résultat obtenu, bien que totalement faux, paraît plausible en termes de format et de présentation numérique. Pour éliminer systématiquement ce risque, adoptez la méthode infaillible suivante : identifiez d'abord quel zéro de l'échelle coïncide avec le côté de référence aligné sur la base, puis suivez exclusivement les graduations de cette même échelle jusqu'à l'intersection avec le second côté. Certains rapporteurs utilisent des couleurs différentes pour les deux échelles, facilitant ainsi leur distinction. L'utilisation d'un rapporteur détérioré représente également une erreur à ne pas négliger. Les instruments scolaires en plastique souple subissent fréquemment des déformations, des rayures profondes ou des graduations effacées qui compromettent la fiabilité des mesures. Un rapporteur dont le centre n'est plus clairement identifiable ou dont les graduations sont partiellement illisibles doit impérativement être remplacé. Enfin, négliger de vérifier la cohérence du résultat obtenu avec l'estimation visuelle préalable constitue une lacune méthodologique. Avant toute mesure, habituez-vous à estimer approximativement si l'angle paraît aigu, droit, obtus ou plat. Cette évaluation intuitive permet de détecter immédiatement les erreurs grossières de lecture ou de confusion d'échelle. Un angle visuellement obtus qui donnerait une mesure inférieure à quatre-vingt-dix degrés signale clairement une erreur de manipulation qu'il convient de corriger en recommençant la procédure complète.
